Сеть
Приложение Сеть предназначено для добавления узлов НЕЙРОСС и ONVIF IP-камер, проверки состояния связи, синхронизации времени и данных, вычитывания конфигурации и группового управления узлами НЕЙРОСС (обновление прошивки, перезапуск и создание резервных копий).
Что требуется?
- Проверить состояние узлов НЕЙРОСС
- Отсортировать или отфильтровать узлы НЕЙРОСС
- Добавить узел НЕЙРОСС
- Добавить ONVIF IP-камеру, кодер
- Синхронизировать время по единому NTP-серверу
- Синхронизировать данные
- Вычитать новую конфигурацию узла
- Очистить идентификатор последнего события узла, восстановленного из резервной копии
- Переоформить подписку на события ONVIF-медиаисточника
- Выполнить групповые действия над узлами одного типа:
- Удалить узел
- Проверить качество соединения (ping, traceroute)
- Проверить наличие мультикаст-соединения
Общие сведения
Узлы НЕЙРОСС благодаря технологии мультивещания (мультикаст, multicast) автоматически обнаруживают друг друга в пределах одного домена [Что такое Сеть НЕЙРОСС, узел НЕЙРОСС?]. Домен настраивается при первом запуске и в любое время может быть изменён средствами раздела Подключение к сети.
Для добавления новых узлов НЕЙРОСС и ONVIF-медиаисточников в условиях наличия мультикаст предусмотрена команда Обнаружить узлы. Если в силу ограничений сетевого оборудования мультикаст не используется (отключён), добавление узлов НЕЙРОСС и ОNVIF-медиаисточников осуществляется вручную по команде Добавить узел.
Проверка мультикаст позволяет установить, получают ли узлы пакеты, отправленные в multicast-группу. Также на вкладке Диагностика предоставляется доступ к средствам проверки качества соединения: утилиты ping и traceroute.
Чтобы обновить сведения о другом узле НЕЙРОСС (перечень его элементов, используйте команду Вычитать конфигурацию. Вычитывание новых профилей камер осуществляется в разделе Медиаисточники.
Окно раздела

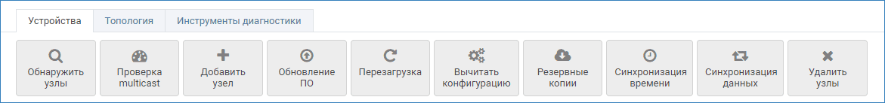

В предыдущих версиях все кнопки расположены в одну строку панели управления.

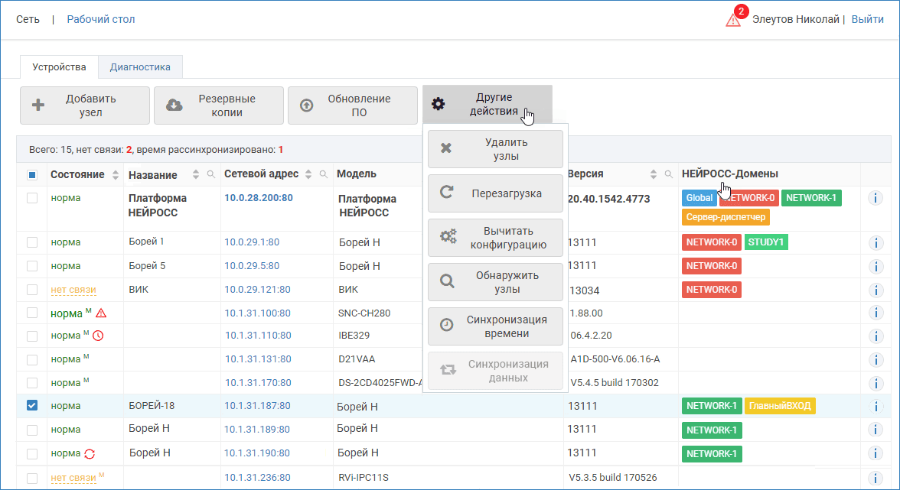

C версии 20.40 Платформы НЕЙРОСС и 20.3.13111 БОРЕЙ часть кнопок панели управления вынесены в подменю Другие действия. Кнопка Проверка multicast перенесена на вкладку Инструменты диагностики.
В столбце Состояние указан статус узла в сети НЕЙРОСС. Описание статусов приведено в таблице ниже.
| Статус | Обозначение | Описание |
|---|---|---|
| Норма |   | Состояние по умолчанию, взаимодействие с узлом осуществляется. Состояние связи: есть сетевое соединение, интервал расхождения времени с текущим узлом НЕЙРОСС – менее 5 секунд, нет конфликта данных. |
| Рассинхронизация времени |  | Синхронизация времени на всех узлах является необходимым условием взаимодействия, так как последовательность событий устанавливается по времени их возникновения. При расхождении времени более 5 секунд синхронизация затрудняется. Точную величину расхождения времени можно просмотреть при наведении указателя мыши на иконку.
Необходимо скорректировать параметры даты/времени. Рекомендуется для всех узлов сети настроить автоматическую синхронизацию по единому NTP-серверу (встроенный NTP-сервер предоставляют такие узлы НЕЙРОСС, как Платформа НЕЙРОСС, ДеВизор, ПАК Интеграция, ITRIUM. Состояние связи: есть сетевое соединение, интервал расхождения времени с текущим узлом НЕЙРОСС – более 5 сек. |
| Рассинхронизация данных (конфликт ресурсов) |  | Отсутствие расхождений (конфликтов) ресурсов всех узлов сети НЕЙРОСС является условием работоспособности системы. При условии первичной синхронизации и при постоянном наличии сетевого соединения синхронизация ресурсов обеспечивается узлами самостоятельно. При условии длительных потерь связи возможно возникновение конфликта ресурсов [Рассинхронизация данных, конфликт ресурсов. Что делать?]. Запуск процедуры проверки на наличие конфликтов осуществляется при входе в раздел Сеть и каждый раз при обновлении страницы. При этом требуется проверить каждую пару узлов по каждому типу данных. Это длительная и ресурсоёмкая задача, проверка может занять длительное время (до нескольких минут). По факту выявления конфликта отображается иконка. Имя и IP-адрес узла, с которым выявлен конфликт, можно просмотреть при наведении указателя мыши на иконку.
Состояние связи: есть сетевое соединение, интервал расхождения времени с текущим узлом НЕЙРОСС – менее 5 секунд, есть конфликт данных. |
| Ошибка оформления или продления подписки |  | Для получения событий от ONVIF-узлов (IP-камер или кодеров), в том числе событий видеоаналитики, Платформа НЕЙРОСС/ДеВизор оформляет подписку на получение событий. Эта подписка создается на ограниченное время и периодически продлевается. Ошибка обновления или продления подписки может формироваться в случае:
При наличии ошибки отображается иконка. При наведении отображается подсказка с уточнением текста ошибки:
|
| Нет связи |  | С узлом потеряна связь или нет доступа по протоколу TCP. При наведении указателя мыши отображается причина отсутствия связи. Причин может быть несколько. Эта информация потребуется при обращении в техподдержку. |
| Нет доступа |  | Нет авторизации по ONVIF, параметры авторизации не заданы или неверные. При наведении указателя мыши отображается подробная информация. Нажмите на кнопку Дополнительно |
| Неизвестно |  | Узел ответил только на WSD-запрос. |

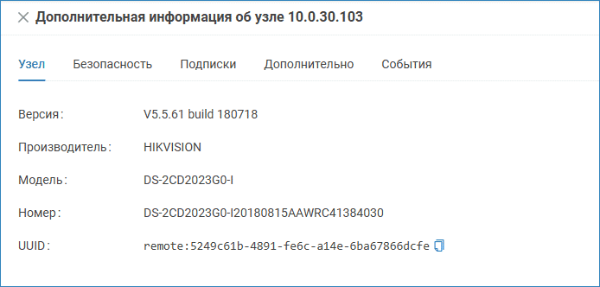

Дополнительная информация
Интерфейс НЕЙРОСС предоставляет широкие возможности получения дополнительной информации об узле:
- Общие сведения об узле — наименование, модель, версия и прочие данные— вкладка Узел;
- Данные авторизации на узле — ввод логина и пароль пользователя НЕЙРОСС (для узлов НЕЙРОСС), логина и пароль пользователя ONVIF (для IP-камер/кодеров) — вкладка Безопасность;
- Раздел управления подписками на события узла (для ONVIF IP-камер/кодеров) — вкладка Подписки;
- Дополнительные сведения об узле — вкладка Дополнительно:
- Сервис очистки идентификатора последнего события — при проблеме неполучения событий от восстановленного из резервной копии узла НЕЙРОСС — вкладка События.
Чтобы открыть окно дополнительной информации об узле, нажмите на кнопку
Дополнительно в строке узла.
