Представление (публикация) элементов ITRIUM / ПАК Интеграция в НЕЙРОСС

Для обеспечения взаимодействия ITRIUM / ПАК Интеграция с другими узлами НЕЙРОСС необходимо настроить «Службу НЕЙРОСС» и опубликовать элементы, мониторинг и управление которыми следует осуществлять из сети НЕЙРОСС.

Общие сведения

В результате настройки взаимодействия ITRIUM/ПАК Интеграция и Платформы НЕЙРОСС появляется возможность:

• Постановки / снятия интегрированных зон сигнализации с панели ВИК;
• Просмотра планов ITRIUM/ПАК Интеграция и управление элементами планов средствами АРМ НЕЙРОСС Центр;
• Создания заданий на автоматическое управление элементами ITRIUM/ПАК Интеграция с Платформы НЕЙРОСС в обход «Службы автоматического управления»;
• Работа программы АРМ НЕЙРОСС Фотоидентификация по событиям доступа интегрированного средствами ITRIUM/ПАК Интеграция оборудования.

Для обеспечения взаимодействия необходимо настроить «видимость» планов и элементов ITRIUM из сети НЕЙРОСС, настроить права доступа к выполнению команд управления элементами, а также настроить шаблоны ONVIF-извещений. На сервере ITRIUM потребуется настроить «Службу НЕЙРОСС», а также создать Группу операторов и настроить для этой группы «видимость» элементов и доступ к командам управления.

Подготовка к настройке

Выполните следующую последовательность шагов:

1. Обеспечьте сетевую доступность между сервером Платформа НЕЙРОСС и сервером ITRIUM.
2. Проверьте, какому домену принадлежит Платформа НЕЙРОСС [Подключение к сети].

Настройка Службы НЕЙРОСС

Выполните следующую последовательность шагов:

1. В программе «Администратор системы» к элементу Компьютер добавьте элемент Служба НЕЙРОСС.

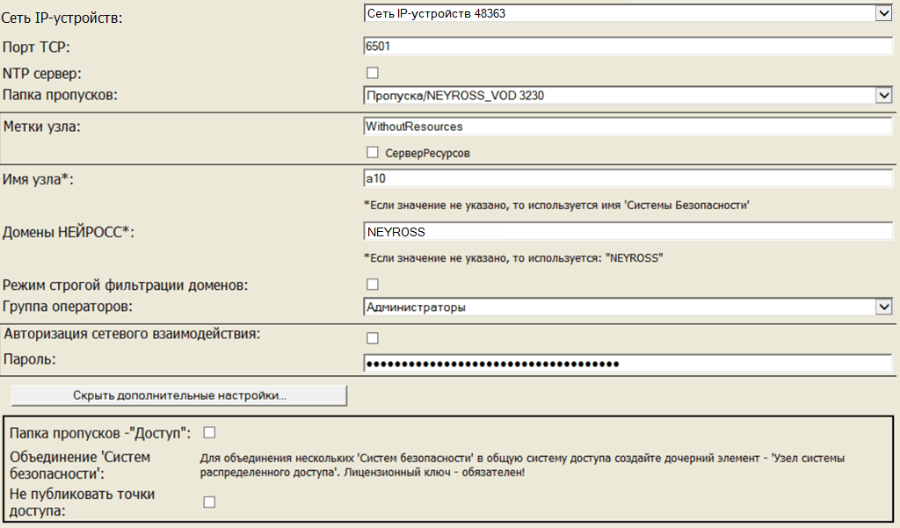

2. В окне частных свойств добавленного элемента Служба НЕЙРОСС выполните настройки согласно таблице ниже и сохраните изменения.

   Поле	Комментарий
   Сеть IP-устройств	Оставьте поле пустым. Элемент предназначен для группировки узлов НЕЙРОСС и добавляется автоматически при первичном запуске «Службы НЕЙРОСС». Information Если на момент первого запуска «Службы НЕЙРОСС» элемент Сеть IP-устройств уже присутствовал в Системе Безопасности, то будет «подхвачен»: его идентификатор будет прописан в настройках службы и все найденные устройства будут добавлены в виде дочерних элементов к данному элементу.
   Порт TCP	Номер порта для связи с другими устройствами сети. Значение по умолчанию 6501. Если порт занят, укажите другой свободный порт.
   NTP-сервер	Определяет, требуется ли синхронизировать время на всех узлах НЕЙРОСС по NTP-серверу данного компьютера. По умолчанию флаг не установлен. Если флаг установлен, в настройках даты и времени всех узлов НЕЙРОСС устанавливается режим Автоматический, в поле Адрес NTP-сервера прописывается IP-адрес компьютера. Дополнительная информация приведена в разделе [Дата и время]. Error Настройка времени ITRIUM осуществляется средствами Службы времени Windows (Windows Time). Если в системе есть несколько серверов ITRIUM®, во избежание конфликтов флаг должен быть установлен только на одном компьютере. Остальные компьютеры должны быть синхронизированы по первому средствами Windows (в настройках даты и времени задать синхронизацию по ip-адресу первого компьютера). Узел Платформа НЕЙРОСС также может выступать в качестве NTP-сервера, достаточно вписать IP-адрес Платформы.
   Папка пропусков	Выберите из раскрывающегося списка папку, в которой будут хранится пропуска НЕЙРОСС. Если поле оставить пустым, в папке Доступ будет создана новая папка для пропусков с именем вида Пропуска НЕЙРОСС/Сеть IPустройств 48363, её идентификатор будет присвоен данному полю. Information При необходимости использования корневой папки Доступ для хранения пропусков, установите флаг в поле Папка пропусков - "Доступ". При этом настройки поля Папка пропусков будут игнорироваться.
   Метки узла	Выбор из списка: СерверРесурсов или ResourceServer АвтоИмпортРесурсов или AutoSync ResourceReference Дополнительная информация приведена в разделе [Подключение к сети].
   Имя узла	Имя для идентификации узла в приложении Сеть. Дополнительная информация приведена в разделе [Подключение к сети].
   Домены НЕЙРОСС	Значение по умолчанию — NEYROSS. Если домен узла Платформа НЕЙРОСС другой, впишите имя этого домена. Дополнительная информация приведена в разделе [Подключение к сети]. Information Можно через запятую указать несколько доменов, например: NEYROSS-1, NEYROSS-2.
   Режим строгой фильтрации доменов	Значение в поле может быть любым. Принцип фильтрации доменов не используется в современных версиях узлов НЕЙРОСС.
   Группа операторов	Задаёт, права какой группы операторов требуется использовать при предоставлении доступа узлам НЕЙРОСС к элементам системы безопасности ITRIUM и командам управления ими. Оставьте поле пустым, позже оно будет заполнено.
   Дополнительные настройки
   Папка пропусков — «Доступ»	Вы можете указать конкретную папку пропусков в поле Папка пропусков. При необходимости использования корневой папки Доступ для хранения пропусков, установите флаг в этом поле. При этом настройки поля Папка пропусков будут игнорироваться.
   Объединение систем безопасности	При необходимости объединения систем доступа, построенных на базе независимых экземпляров ПО ITRIUM, в общую систему вне зависимости от производителя интегрированного в каждом узле оборудования, следуйте руководству на «Службу НЕЙРОСС».
   Не публиковать точки доступа	Если планируется вычитывать из ITRIUM в Платформу НЕЙРОСС планы, на которых размещены точки доступа узлов НЕЙРОСС, например, — контроллеров БОРЕЙ, необходимо отключить публикацию по ONVIF точек доступа. Так как контроллеры БОРЕЙ являются самостоятельными узлами НЕЙРОСС и могут быть видимы напрямую из сети НЕЙРОСС [Сеть], то при дополнительном вычитывании из ITRIUM, эти узлы и их дочерние элементы (например, — Точки доступа), будут задублированы. Если флаг установлен, элементы, соответствующие точкам доступа БОРЕЙ и точки доступа любого другого интегрированного через ITRIUM оборудования, размещенные на планах ITRIUM, будут «видны» из Платформы НЕЙРОСС, также будет обеспечиваться мониторинг состояний и управление элементами с планов. Однако эти точки доступа не будут продублированы в уровнях доступа.

3.  Запустите службу с параметром В выделенном приложении. Реакция системы на ваши действия будет следующей:
   1. К элементу Система безопасности будет автоматически добавлен элемент Сеть IP-устройств (или выбран существующий).

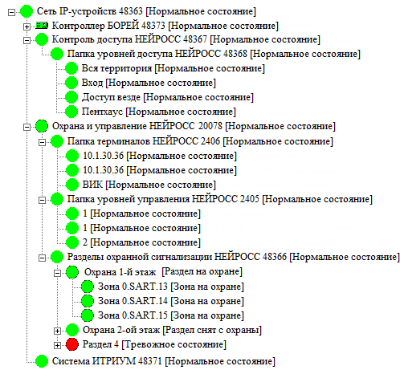

   2. К элементу Сеть IP-устройств автоматически будут добавлен элемент Контроль доступа НЕЙРОСС, а также элемент Охрана и управление НЕЙРОСС с дочерними элементами. Также будет произведен поиск всех устройств НЕЙРОСС, принадлежащих заданным в поле Домен НЕЙРОСС доменам.



      Error

      Для обеспечения автоматического поиска узлов в сети НЕЙРОСС и добавления их в систему безопасности ITRIUM необходимо включить режим multicast (мультикаст). Подробная информация представлена в разделе Что такое Сеть НЕЙРОСС, узел НЕЙРОСС?. Для этого нужно перейти в веб-интерфейс НЕЙРОСС по ссылке вида:

      http://[ip-адрес компьютера]:[порт]


      ,  проверить настройки мультикаст [Подключение к сети].

      В противном случае необходимо добавить узел НЕЙРОСС вручную [Добавление узлов]. Уровни доступа, уровни управления и охранные разделы являются общими ресурсами сети НЕЙРОСС. При наличии сконфигурированных на каком-либо
      устройстве сети терминалов, уровней доступа, уровней управления и охранных разделов, к элементу Сеть IP-устройств будут добавлены соответствующие элементы.

Сетевое взаимодействие

Для обеспечения сетевого взаимодействия Платформы НЕЙРОСС и других узлов сети НЕЙРОСС с ITRIUM обязательным условием является синхронизация времени и данных.

1. Проверьте, что узел Платформа НЕЙРОСС и узел ITRIUM синхронизированы по времени: «видны» друг другу в разделе Сеть и находятся в состоянии [Норма] [Сеть]. Если есть расхождение по времени проверьте настройки Даты и времени, установите синхронизацию по одному NTP-серверу.

2. Проверьте, что узел Платформа НЕЙРОСС и узел ITRIUM синхронизированы по данным: нет конфликта ресурсов [Синхронизация данных].  В противном случае выполните синхронизацию по какому-либо узлу-источнику.

   Information

   Проверьте также синхронизацию учётных записей пользователей. Они принадлежат типу данных Общий ресурс.

Разграничение доступа

1. В программе «Администратор системы» в дереве элементов ITRIUM в группе Разграничение доступа добавьте дочерний элемент Группа операторов.
2. С помощью кнопки Общие свойства  панели инструментов перейдите к окну общих свойств добавленного элемента Группа операторов. В поле Имя отредактируйте имя элемента (например, введите НЕЙРОСС Центр).
3. В окне частных свойств элемента Служба НЕЙРОСС в поле Группа операторов выберите из раскрывающегося списка созданную группу НЕЙРОСС Центр. Сохраните изменения. Если «Служба НЕЙРОСС» была запущена, перезапустите службу.

«Расшаривание» элементов в сеть НЕЙРОСС

1. Настройте «видимость» элементов ITRIUM для Платформы НЕЙРОСС. При этом станет возможным размещение элемента на плане и управление элементами из АРМ НЕЙРОСС Центр. Для этого:
   1. В дереве элементов системы выделите элемент, который требуется разместить на план, с помощью кнопки Команды панели инструментов перейдите к окну Команды.

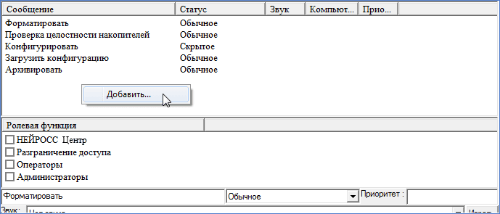

   2. В окне Команды нажмите на правую кнопку мыши, в открывшемся контекстном меню выберите команду Добавить…

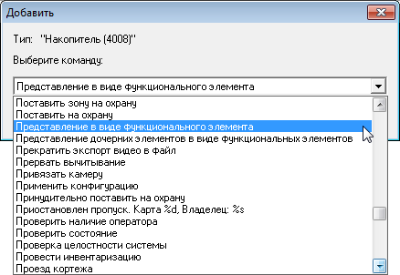

   3. В отобразившемся окне выберите из раскрывающегося списка Представление в виде функционального элемента. Нажмите на кнопку Добавить. Так как список команд очень длинный, для удобства поиска, впишите первые буквы команды в окно поиска.

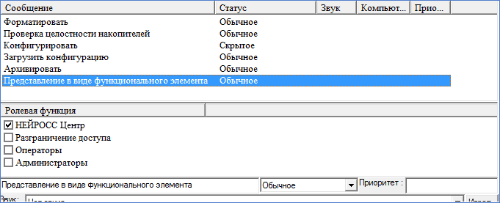

   4. В окне Команды выберите в списке команд добавленную команду Представление в виде функционального элемента, в окне Ролевая функция, расположенном ниже, установите флаг для группы операторов НЕЙРОСС Центр.


      Information

      При необходимости размещения на плане группы однотипных элементов (например, разделов сигнализации), во избежание повторения рутинных действий, описанных выше, для каждого элемента в отдельности, создана команда Представление в виде дочерних элементов. Для добавления группы элементов, объединённых некоторым родительским элементом, необходимо в окне Команды этого родительского элемента добавить команду Представление в виде дочерних элементов, задать ролевую функцию НЕЙРОСС Центр и сохранить изменения.

2. Настройте доступ группы операторов НЕЙРОСС Центр к выполнению команд управления элементами. При необходимости разрешения выполнения определённой команды над элементом, в окне Команды этого элемента выделите команду (например, Архивировать) и в окне Ролевая функция установите флаг для группы операторов НЕЙРОСС Центр. При необходимости разрешения выполнения команды над всеми «видимыми» элементами, например, Поставить на охрану для разделов сигнализации, перейдите к окну частных свойств группы операторов НЕЙРОСС Центр, на вкладке Права группы операторов установите флаг для тех команд, доступ к выполнению которых необходимо предоставить (список команд элемента можно просмотреть в окне Команды элемента). Сохраните изменения.
3. Перезапустите «Службу НЕЙРОСС».
4. Подождите 10 минут, необходимых для загрузки данных в остальные узлы НЕЙРОСС (в том числе, на сервер Платформа НЕЙРОСС). При необходимости, вычитайте конфигурацию узла ITRIUM / ПАК Интеграция из интерфейса Платформы НЕЙРОСС средствами раздела Сеть  [Обновление конфигурации узлов].

Шаблоны ONVIF-извещений

Обмен событиями между ITRIUM и Платформой НЕЙРОСС осуществляется в формате XML-сообщений в форме ONVIF-извещений. Сообщения от источников событий преобразуются в ONVIF-извещения в соответствии с определенными шаблонами извещений. Шаблоны задаются в папке C:\Program Files (x86)\Itrium\neyross\dsk.var\<id>\itrium\message\onvif\ (где <id> - идентификатор службы НЕЙРОСС) по следующим правилам:

1. Если название файла X, где X не равно 0 - файл будет использоваться в качестве шаблона извещений с идентификатором X;
2. Если название файла 0 - файл будет использоваться в качестве шаблона для всех извещений, для которых не задан собственный шаблон.

Для трансляции событий ITRIUM в Платформу НЕЙРОСС в большинстве случаев достаточно:

1. Сформировать файл с именем 0 и без расширения со следующим содержанием:


   <NotificationMessage parent="true" xmlns="http://docs.oasis-open.org/wsn/b-2" xmlns:ias="urn:ias:1.0" xmlns:o="http://www.onvif.org/ver10/schema" xmlns:ter="http://www.onvif.org/ver10/topics" ignore_hidden="false">
      <Topic Dialect="http://www.onvif.org/ver10/tev/topicExpression/ConcreteSet">Itrium/DefaultMessage</Topic>
      <Message>
          <o:Message UtcTime="2000-01-01T00:00:00+03:00">
              <o:Source>
                  <o:SimpleItem Name="{urn:ru:itrium:neyross:1.0}FunctionalElementToken" Value=""/>
                  <o:SimpleItem Name="FEToken" Value=""/>
              </o:Source>
              <o:Data>
                  <o:SimpleItem Name="CredentialToken" Value=""/>
                  <o:SimpleItem Name="{urn:ru:itrium:neyross:1.0}ItriumState" Value=""/>
                  <o:SimpleItem Name="{urn:ru:itrium:neyross:1.0}Headline" Value=""/>
                  <o:SimpleItem Name="{urn:ru:itrium:neyross:1.0}ItriumMessage" Value=""/>
              </o:Data>
          </o:Message>
      </Message>
   </NotificationMessage>
2. Поместить файл в папку C:\Program Files (x86)\Itrium\neyross\dsk.var\<id>\itrium\message\onvif\.
3. Перезапустить «Службу НЕЙРОСС» с указанным ID (идентификатором).

Интеграция через ONVIF и REST API

Для всех задач, связанных с взаимодействием по ONVIF (вычитывание конфигурации медиаисточников и т. д.), необходимо «связать» Службу ONVIF и Службу НЕЙРОСС:

1. В программе «Администратор системы» к элементу Компьютер добавьте элемент Служба Onvif.
2. В окне частных свойств добавленного элемента на вкладке Свойства в поле Поддержка сервисов Onvif для Службы в списке выберите Службу НЕЙРОСС.
3. Запустите «Службу ONVIF» с параметром [В выделенном приложении].
