Настройка плагина Modbus-интеграции

Last modified by superadmin on 2026/06/24 21:41

Настройка плагина осуществляется в разделе Конфигурация узлов > Плагины веб-интерфейса узла, через который осуществлялось физическое подключение «сторонней» системы: контроллера БОРЕЙ при интеграции по Modbus RTU, или Платформы НЕЙРОСС при интеграции по Modbus TCP.

Установка плагина

Модуль Modbus-интеграции в виде плагина — независимого программного модуля, предназначенного для расширения функционала. Установка плагина является стандартной процедурой и не зависит от предоставляемых функций. Перечень разработанных плагинов и порядок их установки приведён в разделе [Плагины].

Information

Право использования функции мониторинга состояний и управление Modbus-элементами по количеству профилей систем указывается в параметрах лицензии. Дополнительная активация не требуется.

Порядок настройки

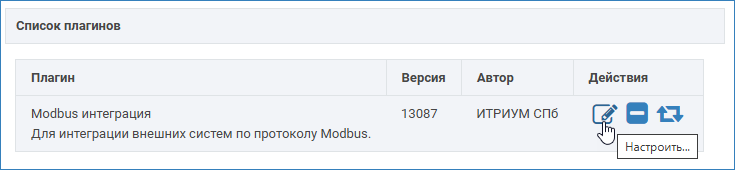

Выполните подключение к веб-интерфейсу узла НЕЙРОСС, через который осуществлялась интеграция. В разделе Конфигурация узлов > Плагины найдите в списке установленных плагинов требуемый и нажмите на кнопку  Настроить.

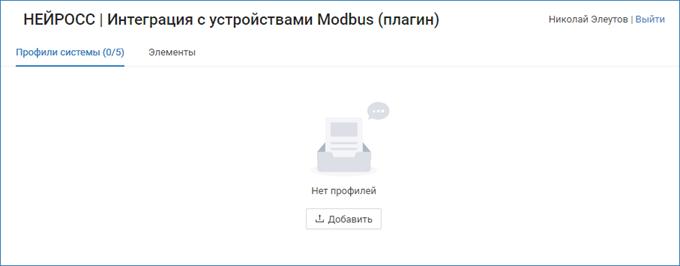

Откроется окно конфигурирования плагина. Загрузите профиль интеграции. Для этого укажите путь к файлу профиля в формате LUA. Дождитесь окончания процедуры импорта. Откроется редактор плагина.

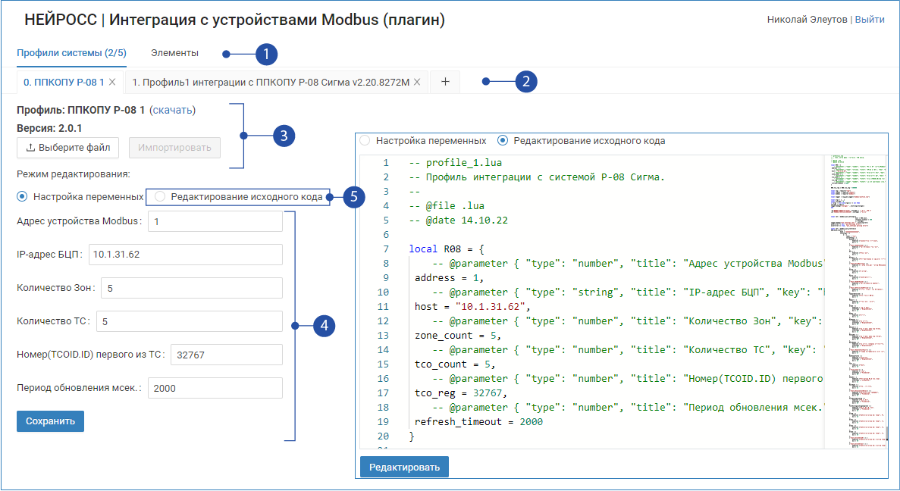

Редактор плагина


  1. Вкладки редактора

    Вкладка

    Комментарий

    Профили системы

    В заголовке вкладки указано количество загруженных профилей и общее количество профилей, доступных по лицензии. Например, (2/5) означает, что загружено два профиля, свободно ещё три лицензии.

    Элементы

    Вкладка содержит дерево элементов, вычитанных профилями. Вы можете задать пользовательские имена [#Изменение имён элементов].

  2. Перечень загруженных профилей. Содержит инструменты управления профилями.

    Команда

    Комментарий

     Удалить профиль

    Для удаления профиля нажмите на кнопку btn_del_new.png в заголовке вкладки и подтвердите удаление

    Добавить профиль

    Для добавления профиля нажмите на кнопку fa-plus.png в заголовке новой вкладки и укажите путь к файлу профиля.

  3. Скачать или обновить файл профиля.

    Команда

    Комментарий

    Скачать профиль

    Нажмите скачать, чтобы загрузить файл профиля в папку загрузок браузера. Вы можете отредактировать профиль и затем повторно загрузить его или воспользоваться встроенным редактором [5].

    Обновить профиль

    Нажмите на кнопку Выберите файл и укажите путь к файлу профиля. Нажмите на кнопку Импортировать.

  4. Переменные профиля: если переменные в профиле оформлены специальным образом, доступен режим редактирования переменных из формы. При этом вам не потребуется просматривать код профиля и искать строчку объявления переменных. Оформление переменных в коде профиля:

    // @parameter { "type": "тип поля", "title": "заголовок поля", "key": "имя переменной" }

    Где:

    • type — тип поля, возможные значения: "boolean", "string", "number", "select";
    • title — заголовок поля в форме — произвольный текст;
    • key — имя переменной.

  5. Исходный код профиля. Путём редактирования исходного кода профиля вам доступны не только базовые переменные профиля, но также возможность изменения формулировок команд и меток элементов.

Задайте параметры плагина, при необходимости, откорректируйте профиль [#Корректировка профиля интеграции].

При необходимости, откорректируйте названия элементов [#Изменение имён элементов].

Корректировка профиля интеграции

Information

Благодаря встроенному редактору Lua-скриптов с подсветкой, проверкой синтаксиса и инструкциями по отладке, вы легко сможете отредактировать скрипт: изменить метки типов элементов, формулировки состояний и команд управления, а также заголовки событий для вывода в АРМ НЕЙРОСС Центр.

Вы также можете скачать профиль интеграции, отредактировать его в любом удобном вам редакторе и загрузить отредактированный файл. Для выгрузки профиля используйте ссылку скачать.

Для изменения формулировок достаточно отредактировать текст.

Пример событий, отображаемых в ленте событий, и меток состояний элементов:

['Alarm,FireWarning'] = {
    headline ="Предварительная тревога «Внимание»",
    min = 4
},
Alarm = {
    headline ="Тревога",
    min = 5
},
Fault = {
    headline ="Неисправность",
    min = 6
},
Armed = {
    headline = "На охране",
    eventTags = "BurglarAlarm",
    min = 11
},
['Fire,Alarm'] = {
    headline ="Пожар",
    eventTags = "FireAlarm",
    min = 20
},

Пример списка команд:

action_tco_alarm = {
commands = {
['На охрану'] = "0x101",
['Снять'] = "0x102",
['Сбросить охранный ШС'] = "0x103",
['Обход'] = "0x104"
}
},
action_tco_fire = {
commands = {
['Сбросить пожарный ШС'] = "0x301"
}
},
action_aspt = {
commands = {
['Включить автоматику АСПТ'] = "0x901",
['Отключить автоматику АСПТ'] = "0x902",
['Пуск АСПТ'] = "0x904",
['Отмена пуска АСПТ'] = "0x906",
['Сбросить АСПТ'] = "0x907"
}
},

Пример списка меток типов и состояний элементов для кастомизации внешнего вида иконок и геометрических фигур в АРМ НЕЙРОСС Центр [Элементы].

Error

Для кастомизации отображения в АРМ НЕЙРОСС Центр используйте английское написание меток! Русское название дано для информации.

R08_Devices = "Папка ТСО",
R08_Device = "ТСО",
R08_Zones = "Папка зон",
R08_Zone = "ЗонаР08",
Normal = "Норма",
FireAlarmNormal = "Норма пож.ШС",
Alarm = "Тревога",
BurglarAlarm = "ТревогаОТС",
Fault = "Неисправность",
AsptFault = "НеисправностьАСПТ",
BurglarFault = "НеисправностьОТС",
FireFault = "НеисправностьПС",
EdFault = "НеисправностьИУ",
ModbusError = "Ошибка",
Fire = "Пожар",
AsptFire = "ПожарАСПТ",
Armed = "НаОхране",
Disarmed = "БезОхраны",
NotReadyToArm = "Невзятие",
On = "Включено",
Off = "Выключено",
FireWarning = "Пожарное «Внимание»",
FireReady = "Готов пож.ШС",

Изменение имён элементов

Протокол Modbus не поддерживает передачу имён элементов, а только числовых данных как значений регистров, поэтому при вычитывании списка элементов их имена задаются автоматически на основе номеров разделов/зон/датчиков. В целях удобства использования мы предусмотрели механизм изменения заданных по умолчанию имён.

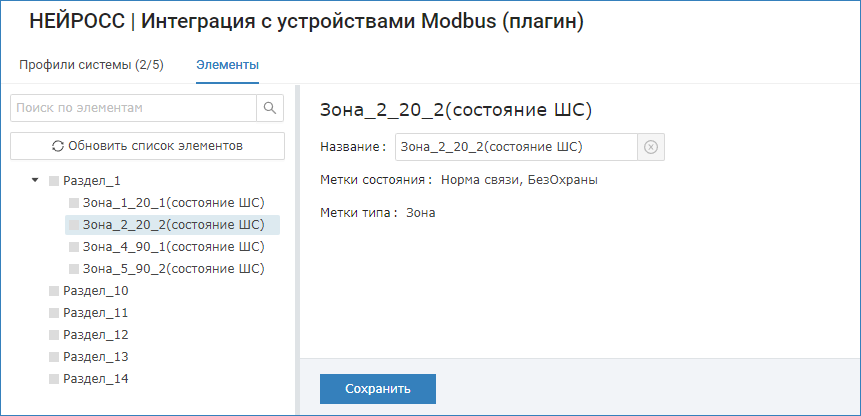

Чтобы задать пользовательское название:

  1. В окне плагина перейдите к вкладке Элементы.
  2. В дереве элементов слева выберите требуемый элемент и откорректируйте его наименование. Для этого в поле Название введите новое название и нажмите на кнопку Сохранить.
Information

Заданное в плагине пользовательское имя элемента сохраняется и не меняется при обновлении списка элементов [#Поиск элементов]. Это же имя вычитывается в Платформу НЕЙРОСС и используется для наименования элементов как источников событий. Если имя было изменено впоследствии, необходимо перевычитать конфигурацию [Сеть > Выгрузка конфигурации узлов].

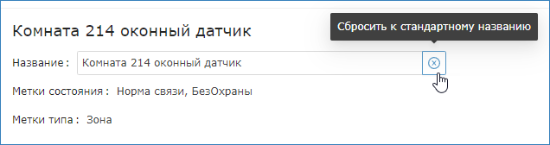

Чтобы сбросить название элемента к дефолтному (заданному профилем интеграции автоматически):

Нажмите на кнопку Сбросить к стандартному названию.


Information

Метки состояния отражают состояние выбранного элемента на момент загрузки окна Элементы.

Поиск элементов

Поиск элементов может осуществляться как по стандартному, так и по пользовательскому имени. Для этого в окне поиска достаточно ввести значащую часть названия.

Кнопка Обновить список элементов запускает процедуру вычитывания элементов из сети Modbus. При этом пользовательские имена, заданные ранее не сбрасываются.
